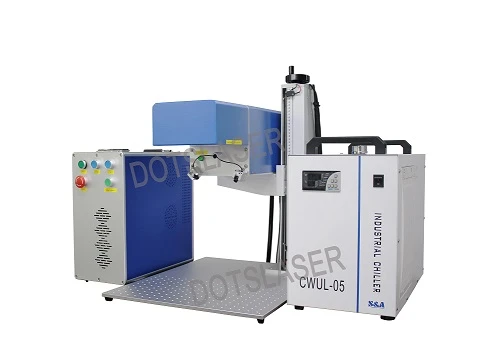

„DS-UV5” maszyny laserowej UV 355 nm składa się z zasilacza źródła lasera, karty sterującej, sterownika silnika i galwanometru, systemu galwanometru osi XYZ, układu optycznego, oprogramowania systemu operacyjnego, stojaka osi Z i precyzyjne ustawienie stołu roboczego. Wiązka laserowa wyjściowa z rezonatora laserowego o długości fali 355 nm jest następnie rozszerzana przez ekspander wiązki, ogniskowana automatycznie przez galwanometr w osi Z, a następnie odbijana przez system skanujący galwanometryczny w osi X i Y, który sięga aż do materiały przez soczewkę skupiającą. Pod kontrolą komputera, szybko oscyluje galwanometryczny układ skanujący, który skanuje wiązkę lasera w kierunkach X i Y. Zaznaczana jest powierzchnia, na której skupiona jest wiązka lasera. Po ciągłym procesie pod kontrolą komputera, na powierzchni materiału zaznaczane są zaprogramowane znaki i wzory.
Główny parametr
| Model | DS-UV5 |
| Obszar znakowania | 100 x 100 mm--180 x 180 mm |
| Min. szerokość linii | 0,01 mm (w zależności od materiału) |
| Minimalny rozmiar znaku | 0,3 mm (w zależności od materiału) |
| Moc lasera | 5W |
| Długość fali | 355 nm |
| Standardowy obszar znakowania | 180 x 180 mm |
| Zasilanie | Jednofazowy 200-240 VAC 50/60 Hz |
| Chłodzenie | chłodzony wodą |
| Podstawowe komponenty | Źródło laserowe |
| Głębokość znakowania | 0.01-2mm |
