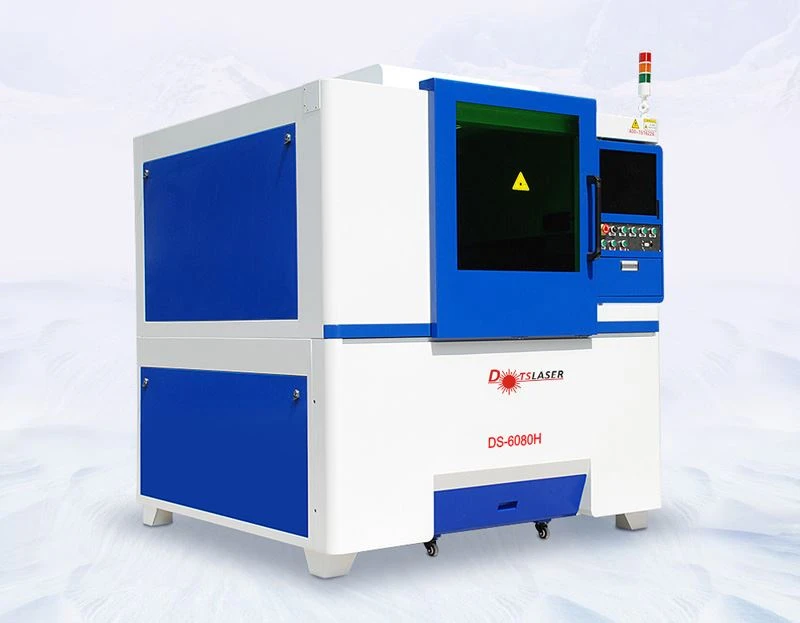

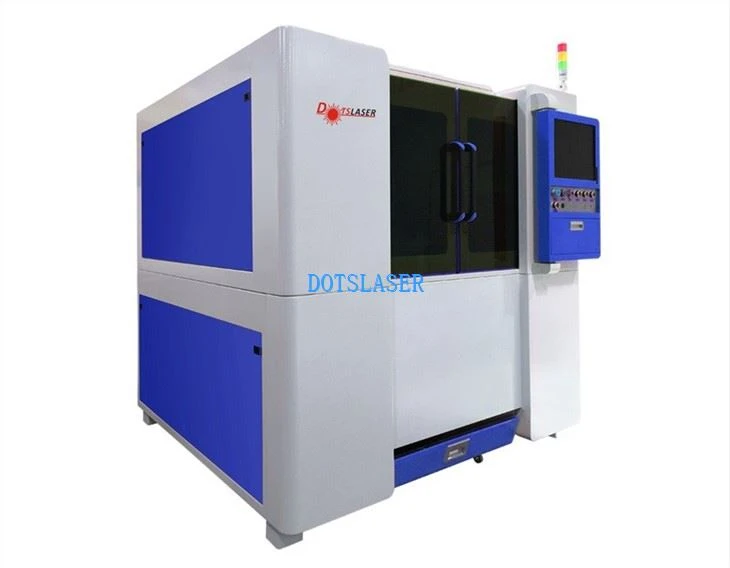

Cięcie laserowe płytek PCB
Maksymalne cięcie podłoża miedzianego i aluminiowego o grubości 6 mm.
Pole cięcia jest opcjonalne.
Materiał do cięcia jest szeroki, w tym mosiądz, miedź, aluminium, stal nierdzewna, płytka drukowana itp.
Moc lasera: 1000 W-3000W
Cięcie laserowe płytek PCB
Opis produktów
Cięcie laserowe płytek PCB ma szeroki zakres zastosowań i może przetwarzać wiele materiałów, takich jak miedź, aluminium, stal nierdzewna, żelazo, płytki PCB i materiały magnetyczne. Rozmiar formatu jest opcjonalny, a długość można dostosować do wymagań przetwarzania użytkownika. Prędkość cięcia jest duża, efekt jest gładki i płaski, nacięcie nie ma naprężeń mechanicznych, jest gładkie i płaskie, bez zadziorów ścinających.

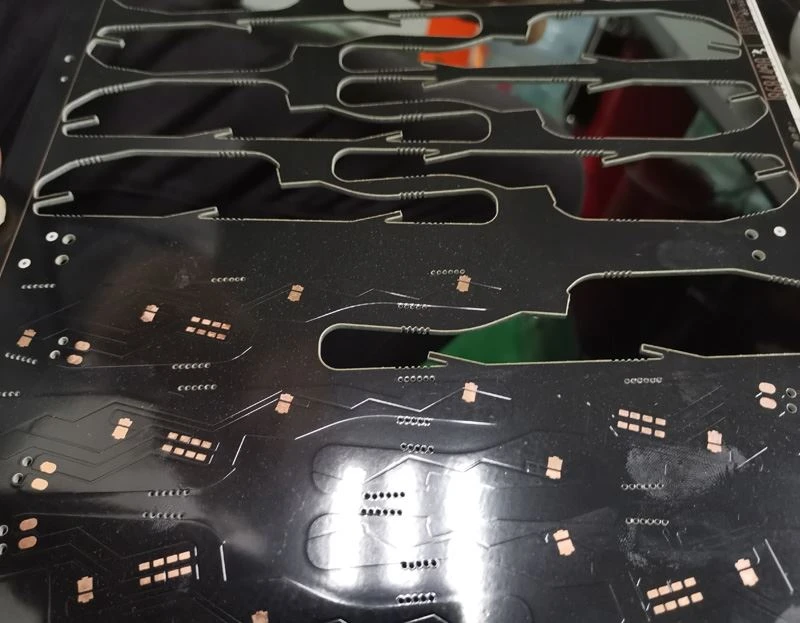

Po pierwsze, zobaczmy, jak wycinać płytki PCB, płytki drukowane, płyty podłoża z miedzi i aluminium za pomocą precyzyjnego systemu cięcia laserowego.
Funkcje i wydajność
★ Podstawa marmurowa.
★ Całkowicie zamknięta konstrukcja podwójnego napędu suwnicy.
★ System wentylacji chroniący środowisko.
★ Generator lasera światłowodowego antyodblaskowego

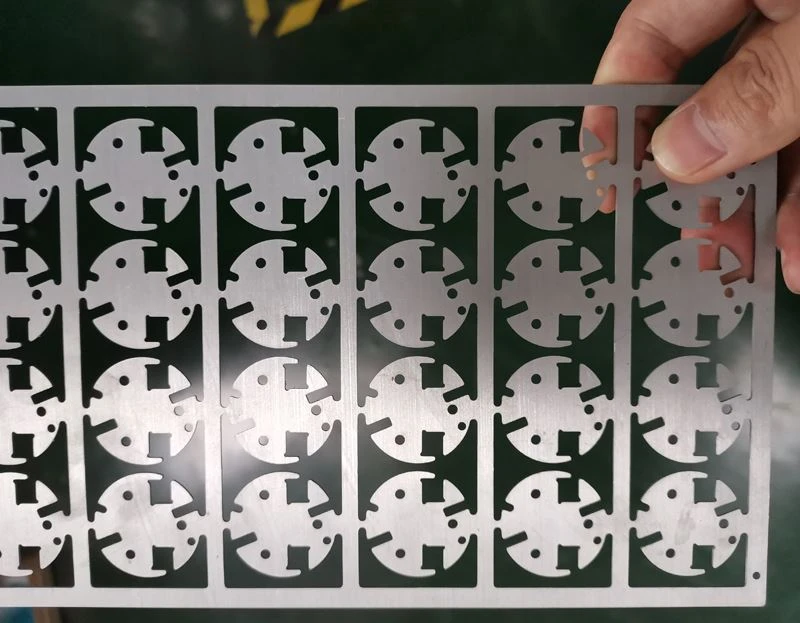

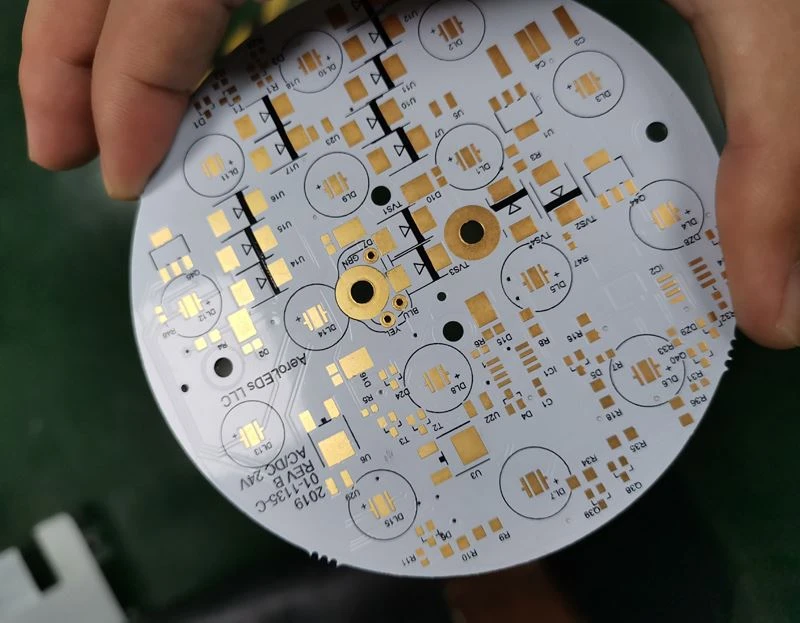

Cięcie małoformatowych podłoży z miedzi i aluminium
★ Długotrwała, stabilna wsadowo grubość cięcia mniejsza niż 6 mm, graniczna grubość cięcia podłoży miedzianych i aluminiowych do 6 mm;
★ Rozmiar formatu jest opcjonalny, a długość można dostosować do wymagań użytkownika.
★ Szeroka gama materiałów do obróbki umożliwia nie tylko obróbkę miedzi, aluminium, ale także stali nierdzewnej, żelaza, płytek PCB, różnych stopów itp.
Parametr techniczny
| Model | DS-60680H |
| Moc lasera | 1000 W/1500 W/2000 W/QCW750W |
| Długość fali lasera | 1070±10nm |
| Zakres cięcia | 600 mm * 800 mm (inny zakres można dostosować) |
| Szerokość linii cięcia | 0.05~0.15 mm (w zależności od materiału) |
| Grubość cięcia | Mniej niż lub równo 3 mm/6 mm (aluminium, miedź) |
| Prędkość cięcia | 5000-20000mm/min (w zależności od materiału) |
| Dokładność cięcia | ±0,02 mm |
| Obniżanie ciśnienia powietrza | 1.2-2.8Mpa (zalecany azot pod wysokim ciśnieniem) |
| Znamionowy pobór mocy | 10KW/18KW |
| Zasilanie | AC220V/60A, 380V/40A |
| Chłodzenie | Chłodzenie wodne |
| Środowisko pracy | Brak źródła wibracji, dobra wentylacja, temperatura 10 ~ 38 stopni |
| Wymiar | Dł. 1820 mm * szer. 1750 mm * wys. 1950 mm |
| Waga | 1800 kg |
Krótkie wprowadzenie do systemu cięcia płytek PCB

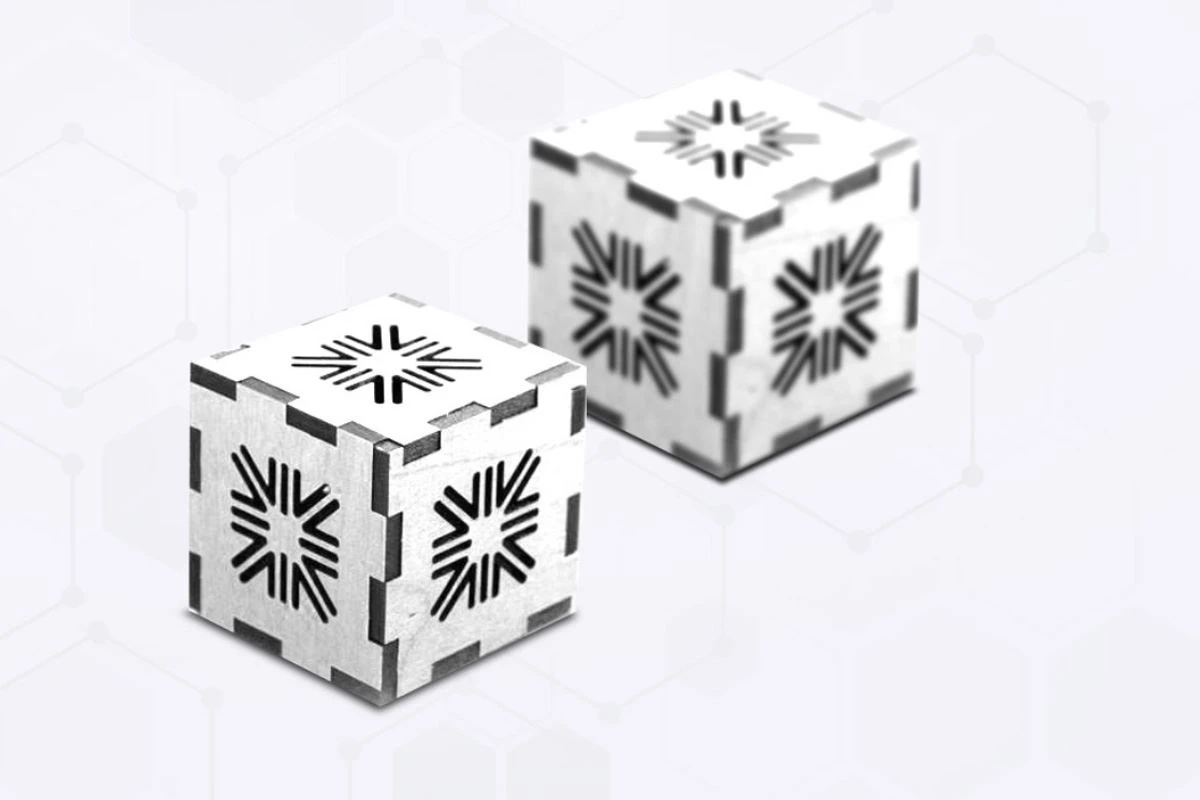

Wąski szew tnący, małe odkształcenie płyty
★ Cięcie laserowe ma małą strefę wpływu ciepła i małe odkształcenia płyty
★ Szew tnący: {{0}}.05 ~ 0,15 mm
★ Prędkość cięcia laserowego jest duża, a cięcie nie powoduje naprężeń mechanicznych.
★ Wysoka dokładność obróbki, dobra powtarzalność, brak uszkodzeń powierzchni materiału ★ Dokładność: ±0.02mm

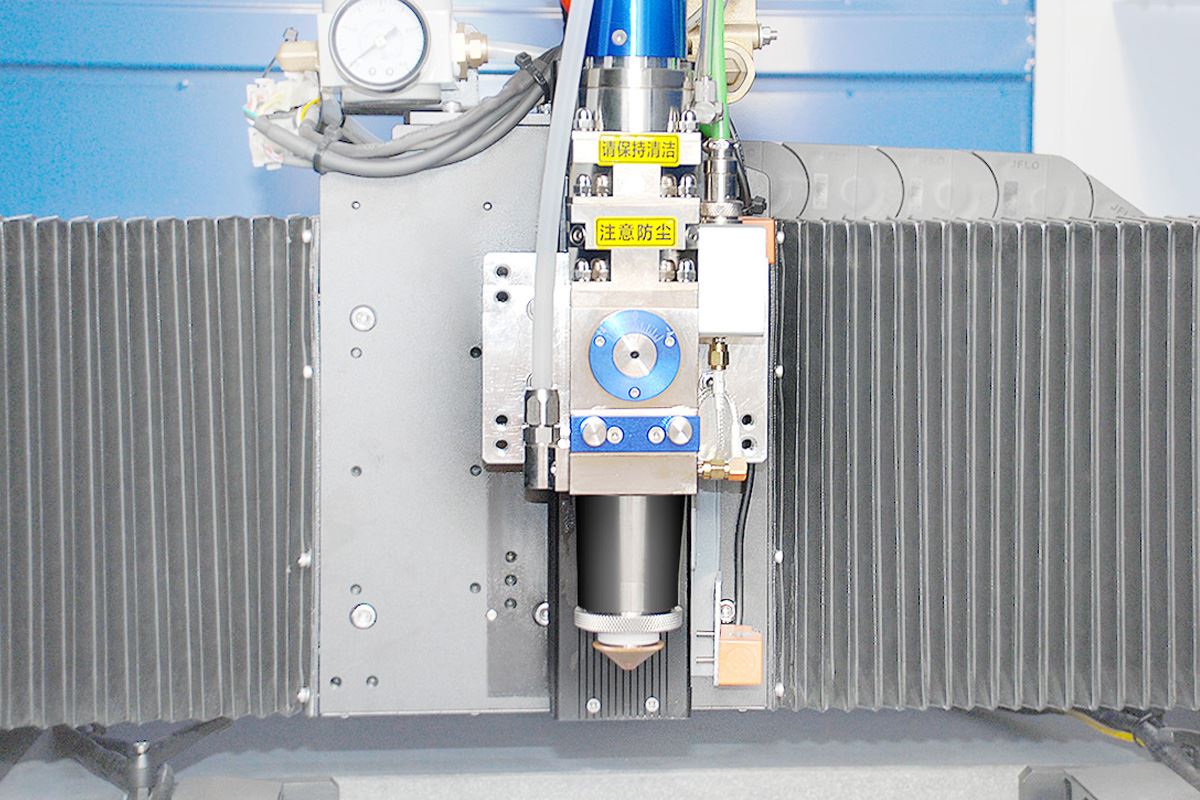

Ścieżka cięcia jest automatycznie optymalizowana
★ Kompatybilny z wieloma formatami plików, takimi jak DXF, GERBER.
Aktywny system ochrony
Zabezpieczenie antykolizyjne
★Głowica tnąca i powierzchnia tnąca są zawsze utrzymywane w bezpiecznej odległości. Jednocześnie posiada funkcję zatrzymania dotykowego, która zmniejsza ryzyko kolizji.
Inteligentna ochrona w podróży
★ Automatycznie wykrywa zakres działania ruchomych części, a w przypadku wystąpienia nieprawidłowości system przekaże czułą informację zwrotną i niezwłocznie nakaże zatrzymanie, zapewniając bezpieczeństwo sprzętu.
Inteligentny alarm systemowy.
★ Samokontrola sprzętu, wyświetlanie nieprawidłowych alarmów na głównym interfejsie, redukcja ukrytych zagrożeń i poprawa efektywności badania nieprawidłowości sprzętu.C
