Soczewka pola optycznego

Soczewka pola optycznego

Soczewka pola optycznego, zwana również soczewką f-theta, służy do monochromatycznego obrazowania światłem. Jej powierzchnia obrazu jest płaszczyzną, a jakość obrazu całej powierzchni obrazu jest spójna. Aberracja jest niewielka i nie występuje winietowanie. Dla pewnej prędkości odchylania padającego światła odpowiada pewnej prędkości skanowania, więc liniowe skanowanie można zrealizować przy padającym świetle o równej prędkości kątowej. Pozycja odchylenia padającej wiązki jest zazwyczaj umieszczona w przednim punkcie ogniskowym przestrzeni obiektu, a główny promień strony obrazu jest równoległy do ​​osi optycznej, co może w dużym stopniu osiągnąć spójną jakość obrazu na osi i poza osią oraz poprawić jednorodność oświetlenia. Jest szeroko stosowany w znakowaniu laserowym.

Cechy

Średnica skupionego punktu jest proporcjonalna do ogniskowej. Oznacza to, że gdy obszar skanowania soczewki pola optycznego osiągnie pewien poziom, uzyskana średnica punktu jest bardzo duża, to znaczy, gęstość mocy lasera spada bardzo szybko (gęstość mocy jest odwrotnie proporcjonalna do drugiej potęgi średnicy punktu), co sprzyja przetwarzaniu. Podczas gdy ogólne soczewki skupiające dostarczają skupiony punkt tylko do jednego punktu, dostarczają skupiony punkt do wielu punktów na polu skanowania lub obrabianym przedmiocie.

Aplikacja

Są powszechnie stosowane w systemach grawerowania laserowego, cięcia, znakowania itp.

Parametry

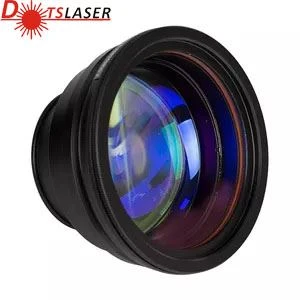

Zdjęcia obiektywu

O nas

Nasza firma przestrzega polityki „kompleksowej obsługi, profesjonalnej obsługi i wydajnego transportu” oraz zasady „pozwól klientom zaoszczędzić czas i zmartwienia”. Jesteśmy oddani zapewnianiu każdemu klientowi kompleksowej obsługi i wysokiej jakości soczewek Optical Field Lens. Szczerze dziękujemy naszym klientom za lojalność i zaufanie do naszej firmy, a także naszym dostawcom i wszystkim naszym partnerom za ścisłą współpracę. Będziemy nadal ciężko pracować, aby nawiązać długoterminowe relacje współpracy z nowymi i starymi klientami w kraju i za granicą, traktować się nawzajem szczerze i wspólnie tworzyć lepszą przyszłość.

Często zadawane pytania

P1: Jak wybrać obszar roboczy lasera?

A: Na podstawie mocy lasera i rozmiaru znakowanego logo możemy wybrać odpowiednią ogniskową;

P2: Który laser potrzebuje ogniskowej lasera światłowodowego?

A: Laser z głowicą skanera, która potrzebuje soczewki do skupienia wiązki laserowej i musi być dopasowana do innego ekspandera wiązki.
