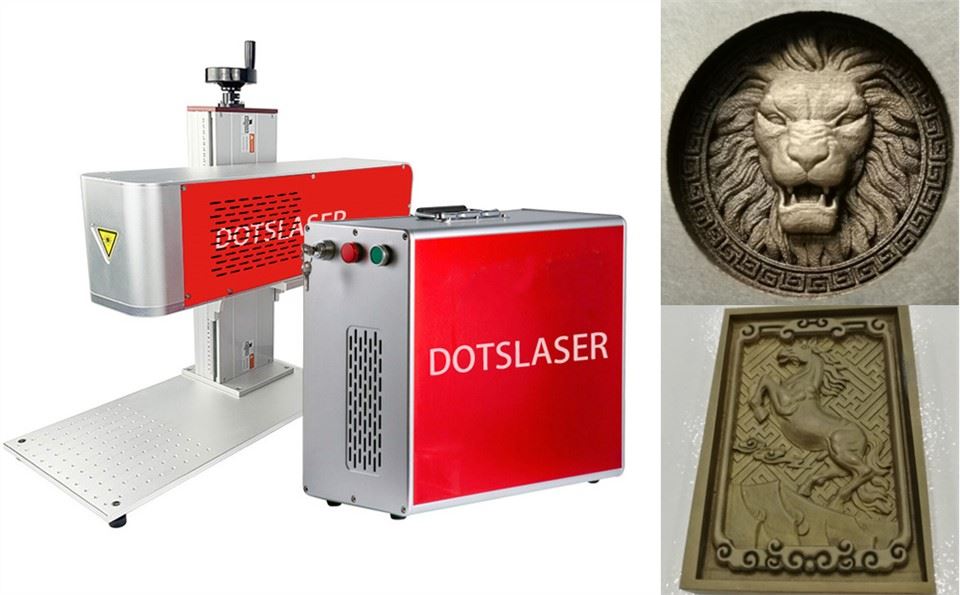

Znakowarka laserowa 3D do powierzchni zakrzywionych

Znakowarka laserowa 3D do powierzchni zakrzywionych

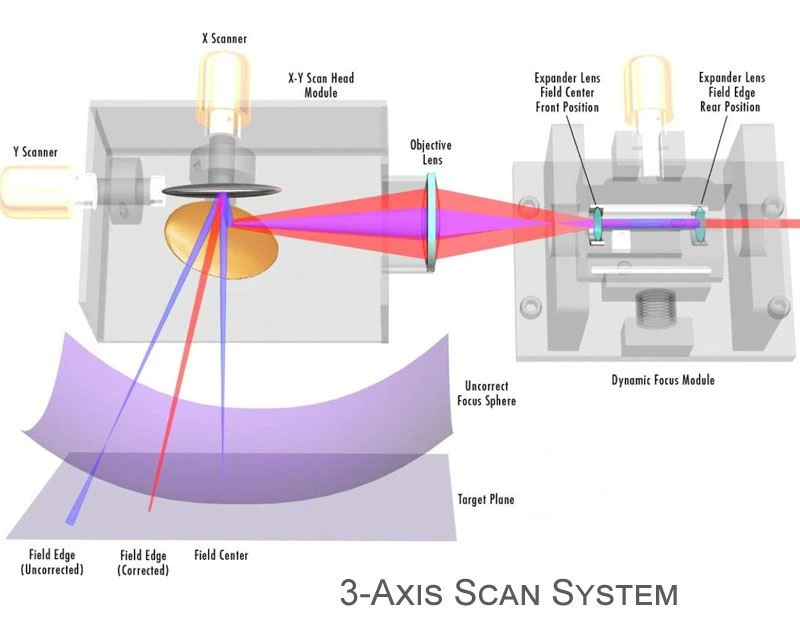

3D Curved Surface Laser Marker to specjalna metoda przetwarzania na obiektach o nieregularnej powierzchni. W porównaniu z 2D znakowaniem laserowym, 3D znakowanie znacznie poprawiło się w technologii, jest kontrolowane przez oś 3- wewnątrz głowicy skanującej, w tym oś X, oś Y, oś Z, 3 osie poruszają się z super dużą prędkością podczas pracy, oś Z kontroluje odległość ogniskowania automatycznie, przesuwając się do przodu i do tyłu. aby zachować tę samą odległość ogniskowania w różnych obszarach obiektów.

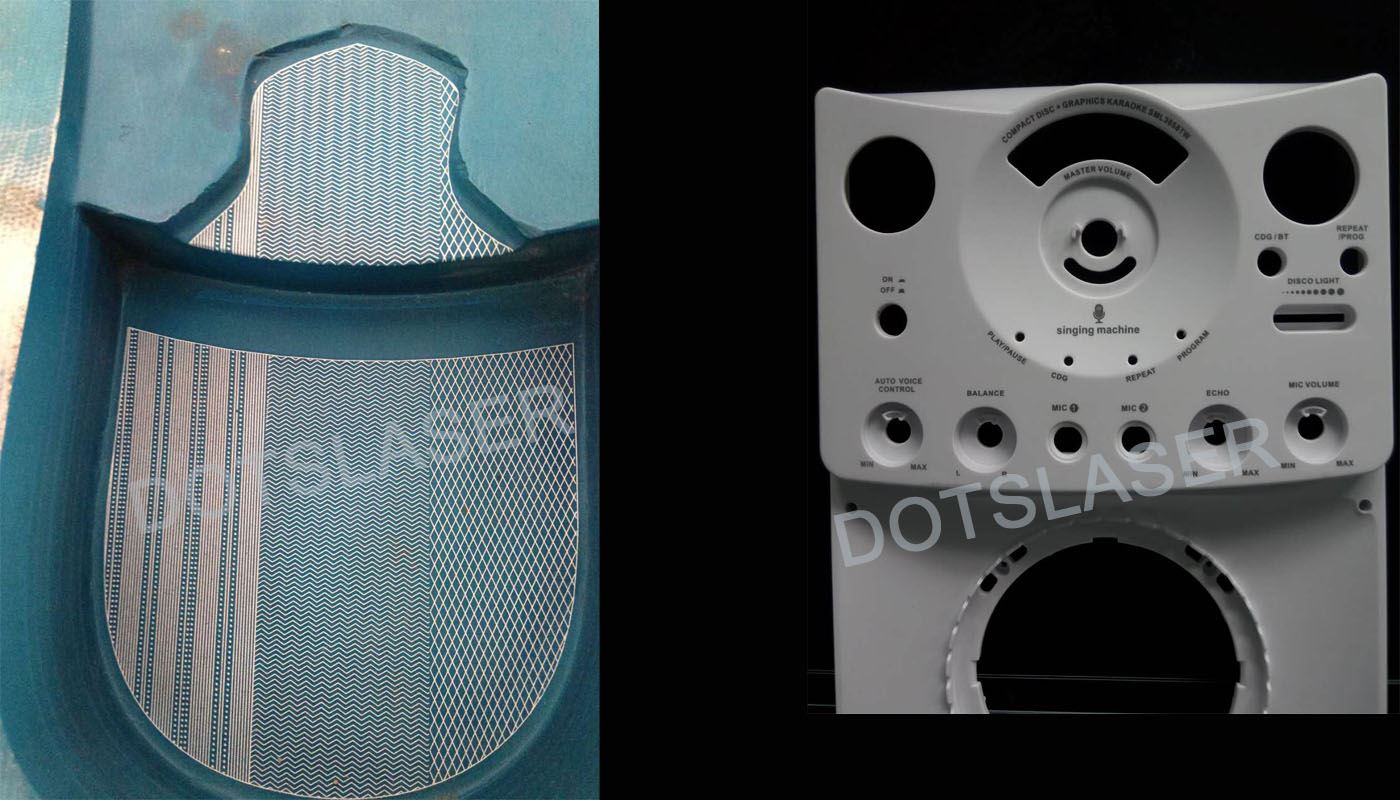

Maszyna do znakowania laserowego 3D z zakrzywionym ostrzem może wykonywać bardziej perfekcyjne znakowanie na nieregularnych obiektach bez rozogniskowania, nawet w przypadku złożonych powierzchni. Może realizować różne metody znakowania powierzchni, takie jak powierzchnia pochyła, wysoka i niska powierzchnia, powierzchnia cylindryczna, powierzchnia stożkowa, powierzchnia sferyczna i powierzchnia wytłaczana. Eliminuje ręczną regulację ostrości, wyrównania i innych złożonych procesów. Dzięki trójosiowemu systemowi sterowania można regulować różne kąty i wysokości, aby spełnić wymagania idealnego znakowania.

Branże, których to dotyczy

Branża motoryzacyjna, lotnicza, elektroniczna, medyczna, produkty konsumenckie i wiele innych, umożliwiająca wydajne i precyzyjne znakowanie elementów takich jak cylindry, rury, kule lub przedmioty o nieregularnych kształtach.

Parametry techniczne

Pokaż szczegóły





Maszyna do znakowania laserowego 3D z dynamicznym ustawianiem ostrości ma następujące zalety, których nie ma maszyna do znakowania laserowego 2D:

1.  Długość ogniskowej można dynamicznie regulować w celu znakowania 3D

   Znakowanie 3D może automatycznie i szybko zmieniać ogniskową i położenie wiązki laserowej, dzięki czemu może ona znakować na zakrzywionych obiektach, co jest niemożliwe w przypadku znakowania 2D. Znakowanie 3D może wykonać dowolne znakowanie powierzchni w zakresie projekcji wiązki na raz, co może znacznie poprawić wydajność przetwarzania. Kształt powierzchni wielu produktów przemysłowych nie jest płaski, a znakowanie 2D jest naprawdę bezsilne, ale znakowanie 3D jest łatwe do osiągnięcia.

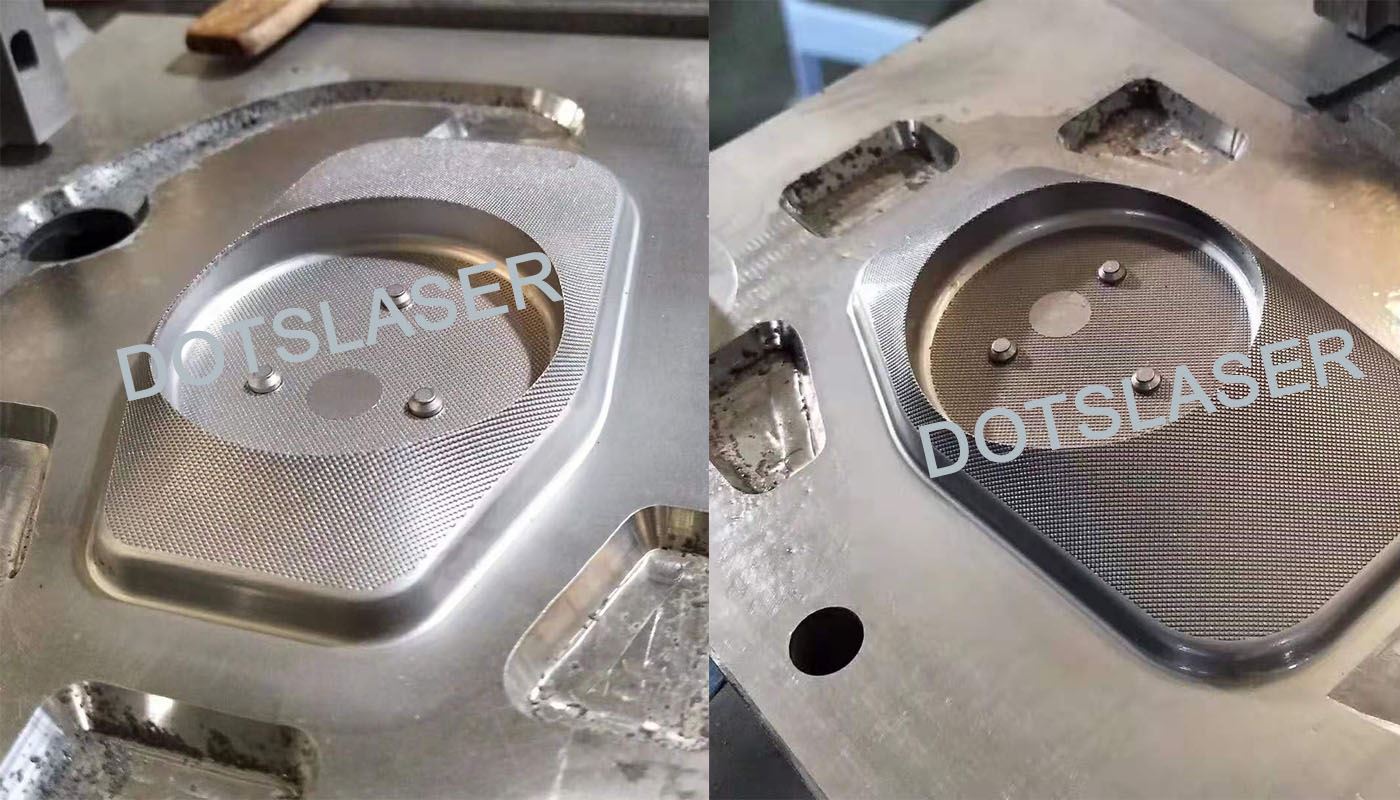

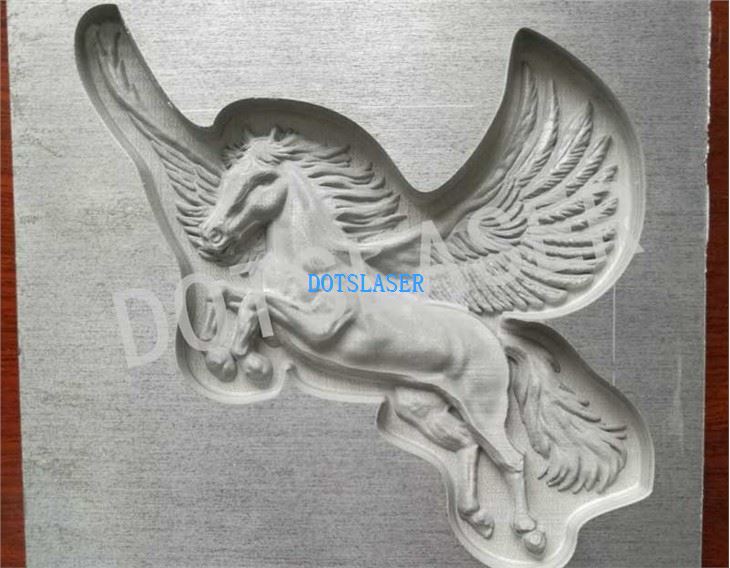

2.   Nadaje się bardziej do głębokiego grawerowania.

   Konwencjonalne maszyny do znakowania 2D mają duże wady w głębokim grawerowaniu na powierzchni obiektów. Podczas procesu grawerowania, gdy ognisko lasera przesuwa się w górę, ogień energii lasera na powierzchni obiektu będzie stopniowo zmniejszał się. Po pewnym czasie wiązka lasera jest w stanie rozogniskowanym, co poważnie wpływa na efekt i wydajność głębokiego grawerowania.



    W przypadku tradycyjnej metody głębokiego grawerowania stół podnośny przesuwa się na odpowiednią wysokość w trakcie obróbki, aby zapewnić, że ogniskowa znajduje się w odpowiednim stanie. Obróbka głębokim grawerowaniem 3D nie ma tych problemów, dzięki czemu można zagwarantować efekt i zwiększyć wydajność, oszczędzając jednocześnie na kosztach elektrycznego stołu podnośnego.

3.

4.  Szerszy obszar przetwarzania i cieńsza wiązka lasera.

   Oznaczanie 3D dzieli się na tryby przedniego i tylnego ogniskowania. Użyj trybu przedniego ogniskowania, aby uzyskać większy zakres znakowania. Zwykle większe soczewki odchylające oś X i Y są używane do powiększenia padającego punktu lasera, aby uzyskać mniejszy punkt skupienia, a gęstość energii będzie wyższa, aby sprostać potrzebom przetwarzania większego obszaru.



5.  Oznaczenia czarno-białe, a nawet wielokolorowe można uzyskać na tej samej płaszczyźnie, przynosząc przy tym bogatsze efekty.

   Zaciemnione powierzchnie, takie jak anodowane aluminium, są zazwyczaj znakowane z pewnym rozogniskowaniem przy użyciu impulsów o wyższej częstotliwości i odpowiedniej energii. Odległość rozogniskowania znacząco wpływa na rozkład energii i efekt kolorystyczny lasera na powierzchni materiału. Dla zwykłych użytkowników znakowania 2D, nawet jeśli zaawansowane funkcje, takie jak znakowanie powierzchni, nie są wymagane, maszyna do znakowania 3D może również wykonywać przetwarzanie płaszczyzny z efektami wieloszarymi i wielokolorowymi.

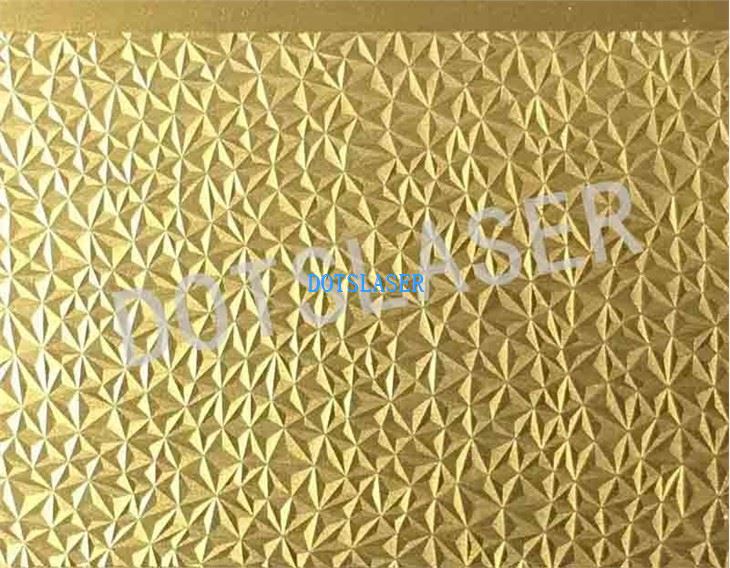

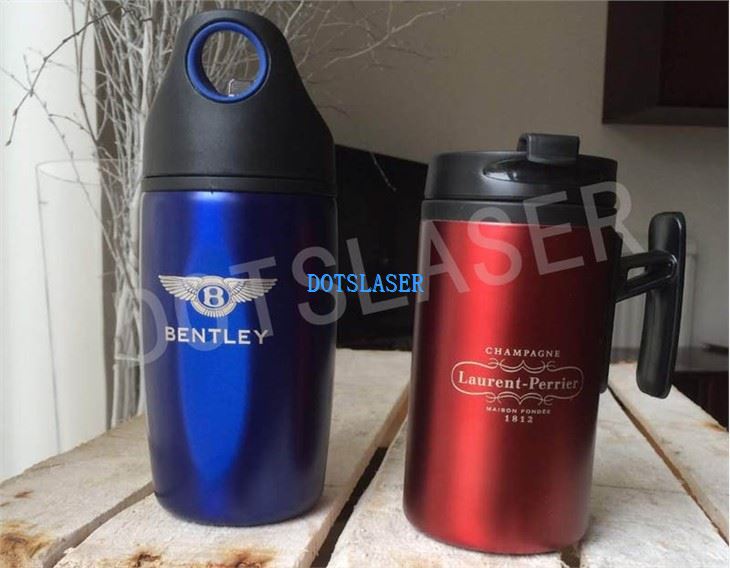

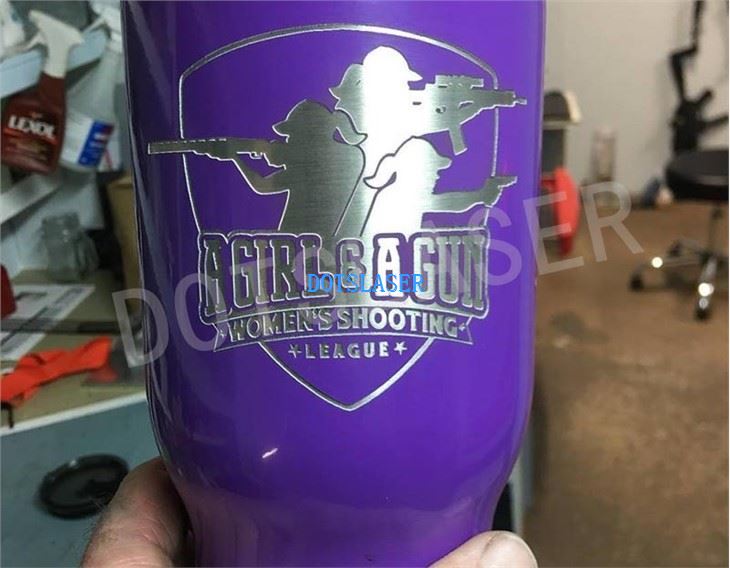

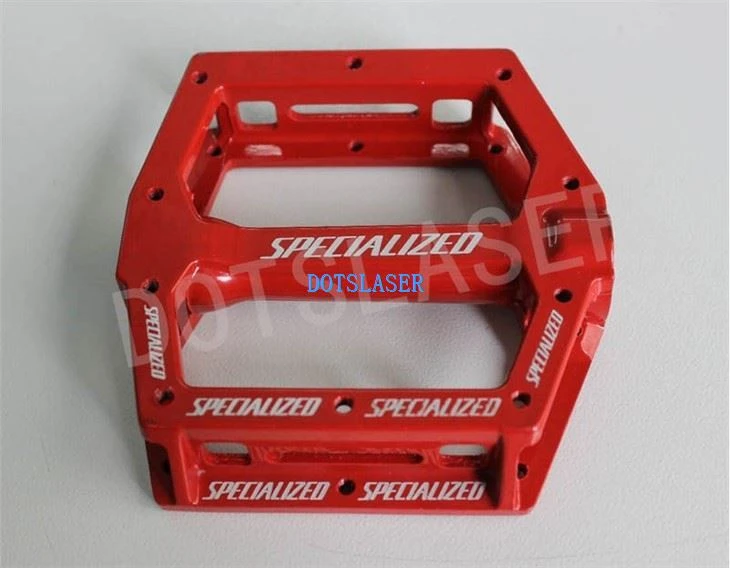

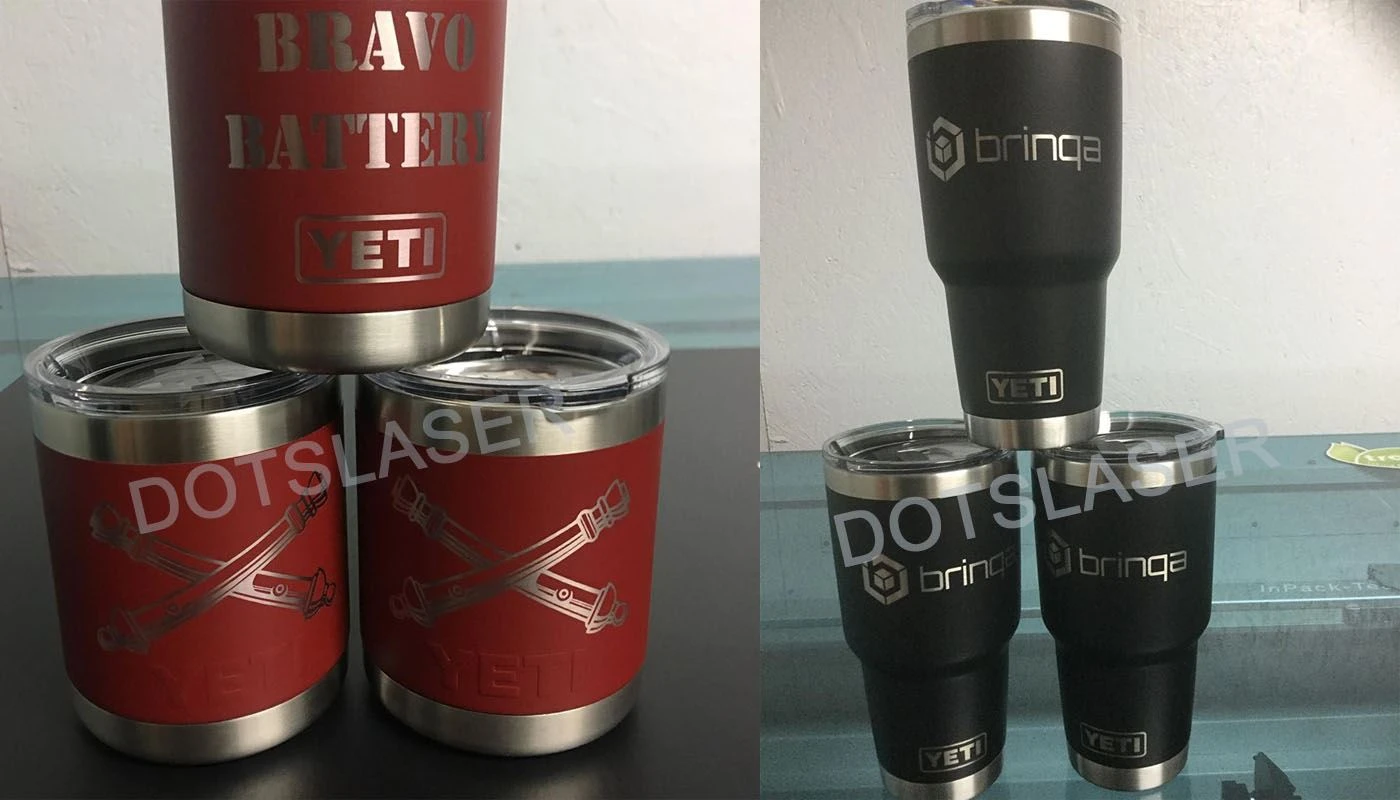

Przykładowy pokaz

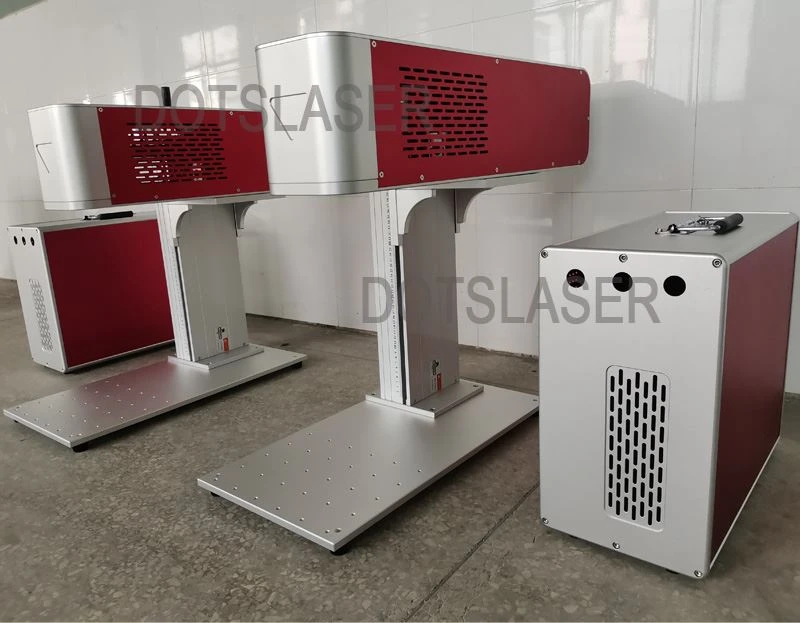

Wysyłka i pakowanie
