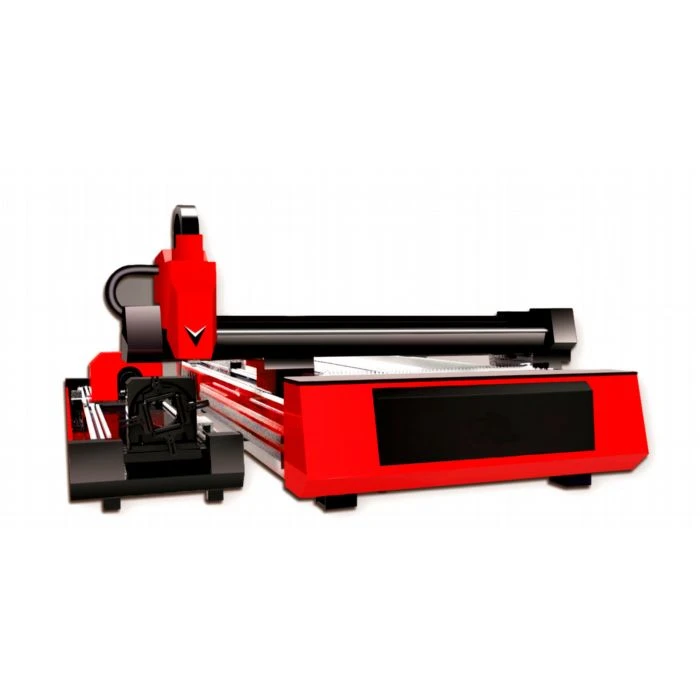

System maszyny do cięcia laserowego zazwyczaj składa się z generatora laserowego, (zewnętrznego) elementu przekazującego wiązkę, stołu roboczego (obrabiarki), szafki sterowania numerycznego mikrokomputera, chłodnicy i komputera (sprzęt i oprogramowanie).
1) Główna część maszyny obrabiarki: część maszyny wycinarki laserowej, część mechaniczna, która realizuje ruch osi X, Y i Z, w tym platforma robocza do cięcia. Służy do umieszczania obrabianego przedmiotu, który ma być cięty i może go prawidłowo i dokładnie przesuwać zgodnie z programem sterującym, zwykle napędzanym silnikiem serwo.
2) Generator laserowy: urządzenie, które generuje laserowe źródło światła. Do cięcia laserowego, z wyjątkiem nielicznych przypadków, w których stosowane są lasery na ciele stałym YAG, większość z nich wykorzystuje lasery gazowe CO2 o wyższej wydajności konwersji elektryczno-optycznej i wyższej mocy wyjściowej. Ponieważ cięcie laserowe wymaga wysokiej jakości wiązki, nie wszystkie lasery nadają się do cięcia. Tryb Gaussa jest odpowiedni dla mniej niż 1500 W, laserów na dwutlenek węgla w trybie niskiego rzędu 100 W-3000 W i wielomodowych powyżej 3000 W.
3) Zewnętrzna ścieżka optyczna: lustro refrakcyjne, używane do prowadzenia lasera w wymaganym kierunku. Aby zapobiec nieprawidłowemu działaniu wiązki, wszystkie lustra muszą być zabezpieczone osłoną ochronną i należy wprowadzić czysty gaz ochronny o dodatnim ciśnieniu, aby chronić soczewkę przed zanieczyszczeniem. Zestaw obiektywów o dobrych parametrach skupi wiązkę bez kąta rozbieżności w nieskończenie małej plamce. Generalnie używa się obiektywu o ogniskowej 5,0 cali. Obiektyw 7,5-calowy jest używany tylko do grubych materiałów>12mm.
4) Numeryczny system sterowania: kontroluj obrabiarkę, aby zrealizować ruch osi X, Y, Z, a także kontroluj moc wyjściową lasera.
5) Zasilanie regulowane: podłączane pomiędzy laser, obrabiarkę CNC i układ zasilania. Głównie odgrywają rolę w zapobieganiu zakłóceniom z zewnętrznych sieci energetycznych.
6) Głowica tnąca: zawiera głównie takie części, jak wnęka, uchwyt soczewki skupiającej, soczewka skupiająca, czujnik pojemnościowy i pomocnicza dysza gazowa. Urządzenie napędzające głowicę tnącą służy do napędzania głowicy tnącej w celu poruszania się wzdłuż osi Z zgodnie z programem i składa się z silnika serwo oraz śruby lub przekładni i innych części transmisyjnych.
7) Stół operacyjny: służy do sterowania procesem pracy całego urządzenia tnącego.
8) Chłodziarka wodna: służy do chłodzenia generatora laserowego. Laser to urządzenie, które zamienia energię elektryczną na energię świetlną. Na przykład współczynnik konwersji lasera gazowego CO2 wynosi ogólnie 20%, a pozostała energia jest zamieniana na ciepło. Woda chłodząca usuwa nadmiar ciepła, aby generator laserowy działał normalnie. Chiller chłodzi również zewnętrzny odbłyśnik ścieżki światła i lustro skupiające obrabiarki, aby zapewnić stabilną jakość transmisji wiązki i skutecznie zapobiegać deformacji lub uszkodzeniu soczewki z powodu nadmiernej temperatury.
9) Butle gazowe: w tym butle gazowe z medium roboczym maszyny do cięcia laserowego i pomocnicze butle gazowe, stosowane do uzupełniania gazu przemysłowego do oscylacji laserowej i dostarczania gazu pomocniczego do głowicy tnącej.
10) Sprężarka powietrza, zbiornik powietrza: dostarczaj i przechowuj sprężone powietrze.
11) Suszarka z chłodzeniem powietrzem, filtr: służy do dostarczania czystego i suchego powietrza do generatora laserowego i ścieżki wiązki, aby ścieżka i reflektor działały normalnie.
12) Odpylacz wentylacyjny: odciągać dym i kurz powstający podczas przetwarzania oraz przeprowadzać obróbkę filtracyjną, aby odprowadzany spaliny spełniały normy ochrony środowiska.
13) Maszyna do usuwania żużla: usuń resztki i skrawki powstałe podczas przetwarzania.
